INSTRON 3345

Testování mechanických vlastností – tah, tlak, 3bodový a 4bodový ohyb dle platných norem i dle požadavků zákazníka.

Charakteristika stroje

• Maximální síla: 5 kN
• Rychlost testování: 0,05–1000 mm/min
• Maximální síla při plné rychlosti: 5 kN
• Maximální rychlost při plném zatížení: 1 000 mm/min
• Rychlost návratu: 1 000 mm/min
• Celková výška příčníku: 885 mm
• Celkový zkušební prostor ve vertikálním směru: 1123 mm
• Maximální délka vzorku pro ohyb: 200 mm

ELECTROPULS E10000

Testování mechanických vlastností tah, tlak, 3bodový a 4bodový ohyb, krut, kombinované namáhání. Zkoušky lze provádět i v teplotní komoře

Charakteristika stroje

• Maximální dynamická síla: ±10 kN
• Maximální statická síla: ±7 kN
• Maximální torzní moment: ±100 Nm
• Maximální natočení: ±16 otáček
• Maximální frekvence: 100 Hz
• Pracovní cyklus: sin, random, možnost importu dat zákazníka
• Měření deformace pomocí videoprůtahoměru
• Maximální délka (výška) vzorku: 500 mm
• Velikost vzorku pro upnutí do čelistí:
• ploché čelisti: 0–12,7 mm
• Čelisti s prizmatickou drážkou: Ø 3–18 mm
• Možnost realizace testů v řízeném prostředí – Fyziologické prostředí (fyziologický nebo slaný roztok), teplota -100/+350 °C

Zkoušky

• Statické: tah, tlak, ohyb tříbodový nebo čtyřbodový, krut a jejich kombinace
• Dynamické: tah, tlak, krut, ohyb a jejich kombinace

KEYENCE VHX-6000

Digitální optický mikroskop: analýza povrchu vzorku při zvětšení 20-2500x, měření vzdáleností, analýza nečistot, nedestruktivní měření kvality povrchu, měření počtu, velikosti a hloubky deformací,
vytvoření jejich 3D vizualizace

Možnosti testování dle norem:
ISO 4287:1997 – Měření drsnosti povrchu

VIBRAČNÍ STOLICE LDS V650

Realizace vibračních zkoušek s průběhem sinus, random nebo shock

Charakteristika stroje

• Sine force peak: 2.2 kN
• Max. random force RMS: 1.54 kN
• Max acceleration sine peak: 100 g
• Velocity sine peak: 1.5 m/s
• Displacement continuous pk-pk: 25.4 mm
• Moving element mass: 2.24 kg
• Usable frequency range: 5 Hz – 4 kHz

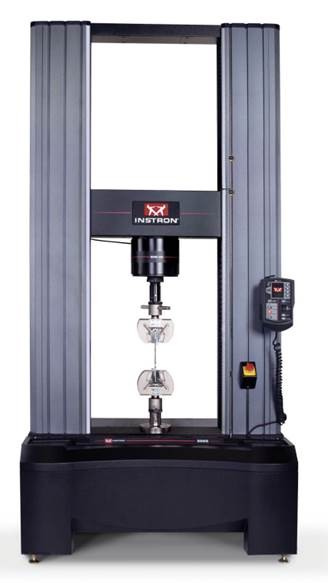

INSTRON 5984

Testování mechanických vlastností tah, tlak, 3bodový a 4bodový ohyb. Zkoušky lze provádět i v teplotní komoře v rozsahu -100/+1250 °C

Charakteristika stroje

• Maximální síla: 150 kN
• Rychlost testování: 0.0001-508 mm/min
• Maximální síla při plné rychlosti: 150 kN
• Maximální rychlost při plném zatížení: 305 mm/min
• Max. délka vzorku pro tah: 1800 mm
• Maximální délka vzorku pro ohyb: 750 mm
• Možnost realizace testů v řízeném prostředí – teplota -100/+1250 °C

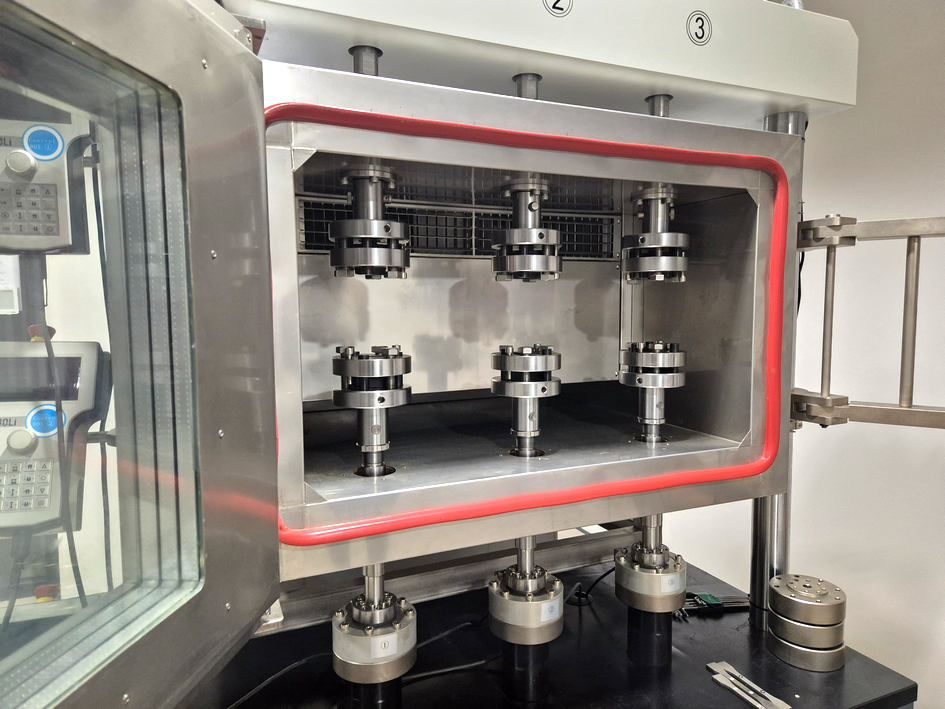

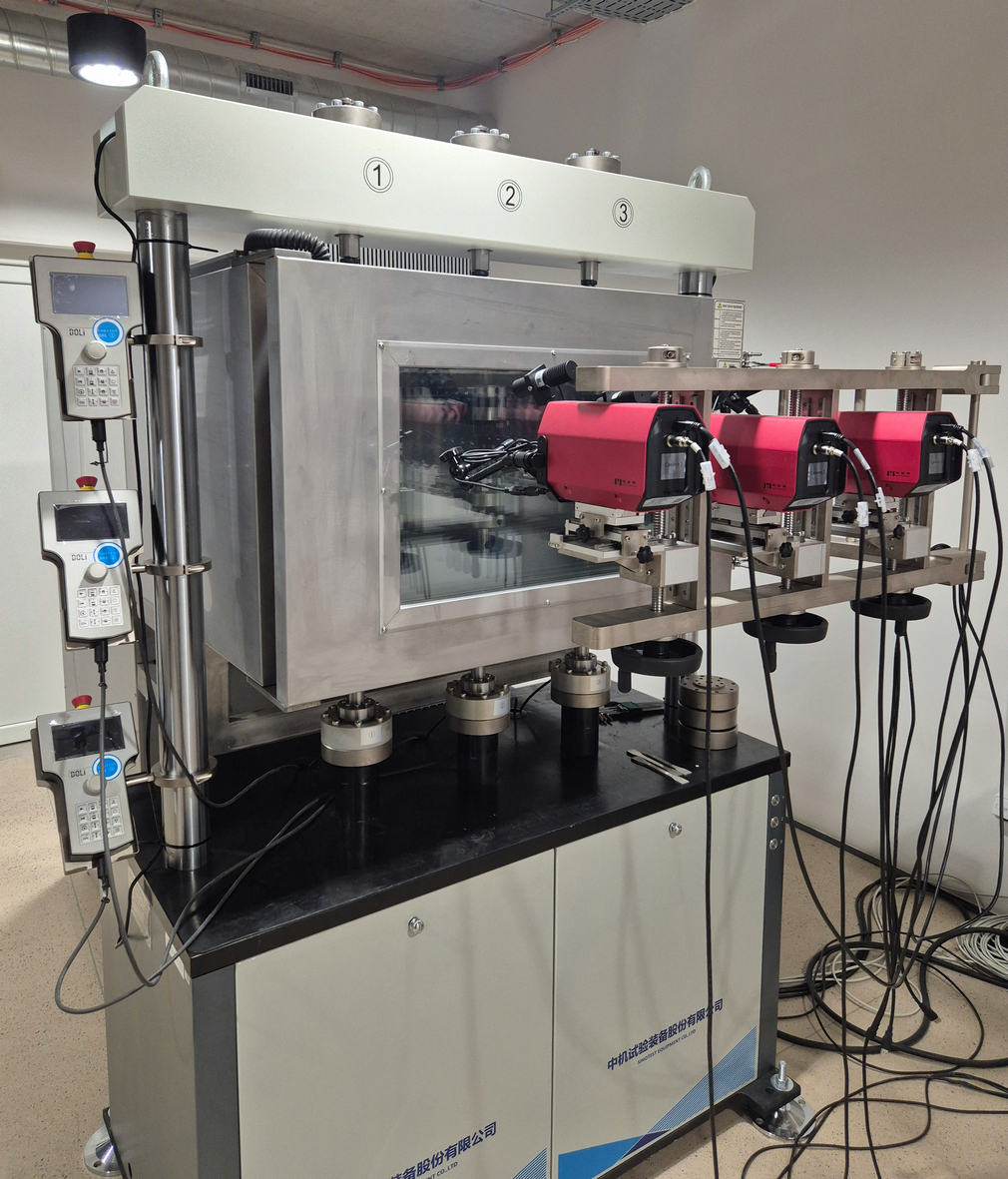

RDL20 – AUTOMATICKÝ ZKUŠEBNÍ STROJ CREEP

Elektromechanické zkušební zařízení je určeno pro automatizované měření creepu a relaxace, kdy umožňuje současné testování tří vzorků. Každá měřicí stanice je vybavena zaměnitelnými upínacími čelistmi a lze ji osadit různými snímači síly. Teplotní komora je společná pro všechny měřicí stanice.

Charakteristika stroje

• Pracovní rozsah teplotní komory -40 °C až + 180 °C
• Teplotní stabilita komory +/- 2°C do 150°C
• Rozsah sil 0 – 5kN a 0 – 20kN, třída přesnosti 0,5
• Pracovní rozsah 0 – 200 mm
• Minimální délka kroku 0,04 µm
• Rozsah rychlosti testování 0 – 60 mm/min
• Rozsah rychlosti pohybu 0 – 120 mm/min
• Video extenzometr 3x
• DIC (Digital Image Correlation)
• Rozlišení 5 Mpix

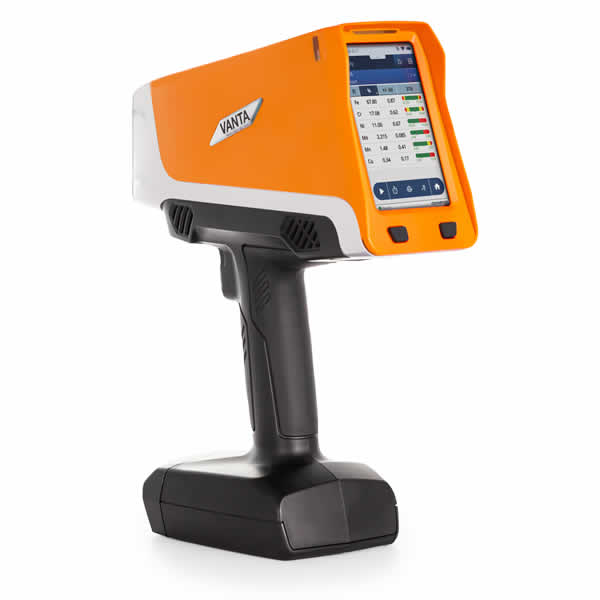

SPEKTROMETR VANTA ELEMENT-S

Spektrometr je určen k přesnému stanovení chemického složení materiálů, identifikaci jakosti podle norem, pozitivní materiálové identifikaci a kontrole kvality. Poskytuje zcela nedestruktivní analýzu široké škály materiálů, včetně vysoko-, středně- a nízkolegovaných kovů, neznámých slitin a superslitin, jakož i zeminy, písků, jílů, usazenin, stavebních sutí, strusek, kapalin a hornin. Přístroj je plně kalibrován pro všechny měřené prvky a umožňuje analýzu hotových výrobků, polotovarů i kovového šrotu bez omezení tvaru a rozměrů vzorku.

Charakteristika stroje

• Zdroj buzení RTG lampa s Ag nebo W anodou
• SDD detektor s Graphene okénkem
• Displej barevný 800 x 480 (WVGA) LCD
• Provozní podmínky v rozmezí -10°C do +45°C

DALŠÍ VYBAVENÍ LABORATOŘE

• Laboratorní sušárna s teplotním rozsahem 10-300 °C
• Analyzátor vlhkosti s teplotním rozsahem 50-160 °C
• Analytické váhy
• Tvrdoměry Shore A i Shore D
• Termokamera
• Mini extruder
• 3D skener
• Sada na mřížkovou zkoušku

Vysoká škola polytechnická Jihlava
Katedra technických studií
Laboratoř experimentálních měření
Tolstého 16, 586 01 Jihlava
IČ: 71226401
DIČ: CZ71226401

Kontakty:
doc. Ing. Zdeněk Horák, Ph.D., vedoucí laboratoře
tel. +420 773 778 948, e-mail: zdenek.horak@vspj.cz

Ing. Karel Dvořák, Ph.D., zástupce vedoucího laboratoře
tel. +420 567 141 119, e-mail: karel.dvorak@vspj.cz
